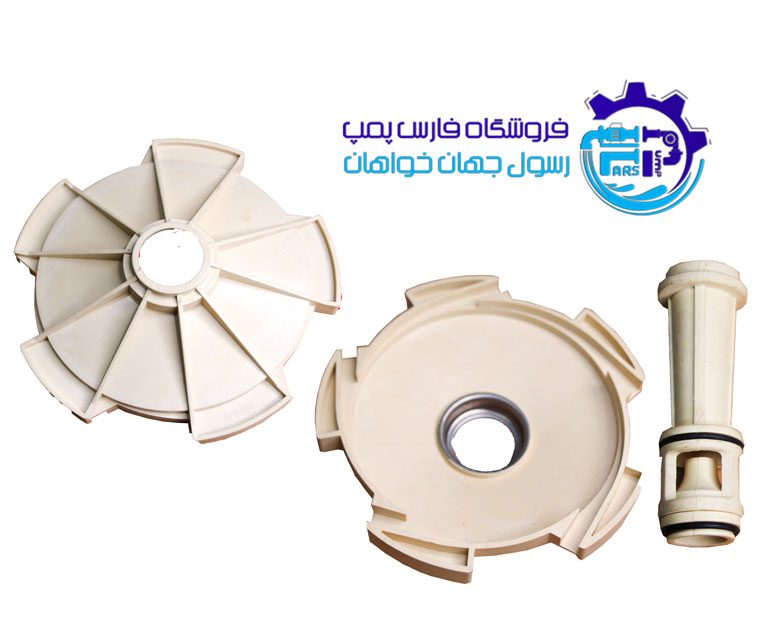

دیفیوزر و اجکتور پمپ 1 اسب جتی

دیفیوزر و اجکتور پمپ 1 اسب جتی

دیفیوزر پمپ چیست؟

به طور کلی دیفیوزر ها مبدل‌هایی هستند که انرژی جنبشی را که توسط یک سیال درون کمپرسور یا پمپ ایجاد شده است، به فشار استاتیکی یا همان انرژی پتانسیلی تبدیل می‌نمایند. این قطعه ها به صورت رایج درون پمپ‌ها و کمپرسورها وجود دارند.

انواع دیفیوزر

انواع مختلفی برای دیفیوزرها وجود دارد که ما می توانیم دو نوع اصلی آن یعنی بدون پره و پره دار را نام ببریم.

دیفیوزر پمپ پره دار

دیفیوزر پمپ پره دار از نظر ظاهری و عملکردی دارای تفاوت هایی با دیفیوزر پمپ بدون پره می‌باشد. به این صورت که از نظر ظاهر دارای چند ردیف پره بوده اما تعداد این پره ها با توجه به نوع کمپرسور و پمپی که در آن به کار گرفته شده است، مشخص میگردد.

دیفیوزر پمپ بدون پره

در مقابل دیفیوزر پمپ های بدون پره را داریم که به یک پمپ یا کمپرسور، عملکرد وسیع و گسترده ای را می بخشد و همین امر باعث می شود که فشار استاتیکی که در این نوع دیفیوزر ها تولید می شود، کمتر از مدل پرده دار آن باشد. به عبارت دیگر دیفیوزر پمپ های پره دار دارای بازده و عملکرد بالاتری می‌باشند.

اجکتور چیست؟

اجکتورها یک نازل همگرا-واگرای داخلی یا راننده (motive) دارند که سیال راننده (motive fluid) در آن حرکت می‌کند. سیال راننده پس از تخلیه از نازل داخلی وارد یک نازل بزرگ‌تر بیرونی می‌شود که سیال رانده شده (moved fluid) به آن تخلیه می‌شود. مومنتوم سیال خروجی از نازل راننده بالا می‌باشد. این سرعت به گازهای در حال تخلیه هم اعمال می‌شود. در این حالت سرعت مخلوط دو سیال کم‌تر از سرعت سیال راننده وارد شده ولی همچنان بیش‌تر از سرعت صوت است.

به همین دلیل نازل بزرگ‌تر به صورت یک دیفیوزر (diffuser) همگرا-واگرا است که در قسمت واگرای آن فشار افزایش یافته و سرعت سیال از سرعت صوت کم‌تر می‌شود. مسلم است که فشار خروجی اجکتور از فشار ورودی آن بیش‌تر است و علت عدم بازگشت گاز از خروجی اجکتور به ورودی آن، سرعت زیاد مخلوط آب و گازها در دیفیوزر اجکتور می‌باشد.
